化学加熱、冷却および熱回収用のプレート熱交換器
化学プロセスの熱伝達には熱容量以上のものが必要です。{0}}流体の化学的性質、腐食のリスク、温度、圧力、ガスケットの適合性、汚れの挙動を合わせて検討する必要があります。
WTSML は、化学加熱、冷却、凝縮、蒸発、プロセス熱回収業務に使用する完全なプレート熱交換器、交換用伝熱プレート、{0}{1}} 互換性のあるガスケットを提供しています。
プレート熱交換器は化学処理のどこで使用されますか?
プレート熱交換器は、媒体を分離したまま、プロセス回路とユーティリティ回路の間で熱を伝達し、加熱、冷却、凝縮、蒸発、エネルギー回収を行うことができます。{0}}
熱水、蒸気側システム、またはその他の適切な熱媒体を使用して、プロセス液体の温度を上げます。{0}
冷却水、冷水、またはその他の互換性のある冷却回路を使用して、化学物質の流れから熱を除去します。
プレート熱交換器は、熱交換器のタイプと動作条件が適切であれば、相変化の役割を果たすことができます。{0}
高温のプロセスストリームから有用な熱を回収し、それを別の互換性のあるプロセスまたはユーティリティ回路に転送します。
一般的な化学およびプロセス産業のアプリケーション
化学品の製造
プレート熱交換器は、プロセス温度が反応、分離、または下流の処理に直接影響するさまざまな製造段階で加熱または冷却を行うことができます。
- ソーダ灰処理
- アンモニア合成-関連の業務
- 樹脂合成冷却
- 一般的なプロセス-液体の加熱と冷却
発酵およびプロセス液体
生物学的または化学的プロセスのパフォーマンスが発熱や動作温度によって変化する場合、温度制御は重要です。
- アルコール発酵冷却
- プロセス水温制御-
- 中間流体冷却
- 温かいプロセスストリームからの熱回収
石油化学-関連の任務
化学および炭化水素-関連のプロセスでは、媒体の化学的性質、温度、圧力、ガスケット耐性を慎重に検討する必要があります。
- 炭化水素-関連の冷却
- プロセス液体加熱-
- ユーティリティ熱交換器
- 廃熱回収-
熱交換器を選択する前に媒体から始めましょう
化学的用途の選択は、必要な伝熱面積だけでなく、実際の流体の組成と動作条件から始める必要があります。-
媒体を特定する
プロセスおよびユーティリティ媒体、濃度、pH、および関連する化学成分を確認します。
温度と圧力を確認する
通常、最小、最大の動作条件を決定します。
プレートとガスケットの材質を選択してください
耐食性とシール適合性を実際の媒体に合わせます。
熱および油圧設計の確認
流れの配置、プレートの形状、許容される圧力損失を最終決定します。
化学的 PHE の信頼性に直接影響を与える 5 つの要因
流体の組成、濃度、温度、pH は、プレートの腐食挙動に大きな影響を与える可能性があります。
あるガスケット化合物には許容される化学物質が、別の材料を侵す可能性があります。
固体、塩、化学反応により、伝熱面に堆積物が生じることがあります。{0}
チャネルの形状と流速は、熱性能と水圧抵抗のバランスをとる必要があります。
濃度、温度、または生産速度の変化により、必要な交換器の性能が変化する可能性があります。
化学的汚れは浮遊固体以外からも発生する可能性がある
堆積メカニズムが異なれば、操作方法や洗浄方法も異なります。
浮遊固体はプレート チャネルや伝熱面に蓄積する可能性があります。{0}}
濃度または温度条件が過飽和に近づくと、溶解した塩が沈殿することがあります。
熱伝達面の近くで起こる反応は、プレート自体が反応物でない場合でも、堆積物を生成する可能性があります。{0}}
腐食性媒体はプレート表面を攻撃し、腐食に関連した堆積物を生成し、性能をさらに低下させる可能性があります。{0}}
化学プロセス用熱交換器の選定に必要な情報
薬液やプロセス液は製品側に供給してください。
冷却水、温水、蒸気{0}}側回路またはその他の媒体。
腐食と材料の互換性のレビューに不可欠です。{0}
両側の設計流量をユニットで提供します。
入口温度と必要な出口温度を提供します。
可能な場合は、動作圧力と設計圧力を提供します。
プロセス{0}側とユーティリティ-側の最大圧力損失を示します。
粒子、繊維、結晶化または堆積傾向を特定します。
プレートの材質は化学的適合性に従う必要があります
材料の選択は、実際の流体の化学的性質、濃度、温度、腐食挙動に基づいて行う必要があります。
| 選択要素 | 何を見直すべきか | エンジニアリングの目的 |
|---|---|---|
| 流体化学 | 化学組成、pH、塩化物および酸化/還元条件 | プレート表面から見える腐食環境を決定します。 |
| 集中 | 通常および最大の化学物質濃度 | 腐食挙動は濃度によって大きく変化する可能性があります。 |
| 温度 | 通常および最高のプロセス温度 | 温度が高くなると、腐食速度が増加したり、材料の適合性が変化したりする可能性があります。 |
| 洗浄剤 | 洗浄剤、濃度、洗浄温度 | 洗浄条件もプレートの材質に適合する必要があります。 |
実際の薬液からガスケット材質を選択
ガスケットの耐温度性だけでは十分ではありません。化学的適合性とシールプロファイルも検討する必要があります。
一般に、石油関連の用途に適していると考えられていますが、すべての化学流体や油圧流体と普遍的に互換性があるわけではありません。{0}
実際の条件に応じて、選択された油、燃料、溶剤、酸またはアルカリ環境においてより強力な耐性を提供できます。
多くの水、蒸気、化学環境において良好な耐性を示しますが、すべての鉱油用途に適しているわけではありません。-
正しいガスケットの化学的性質は、シーリング プロファイルが交換器のプレートとモデルにも一致する場合にのみ役立ちます。
熱伝達、流速、圧力損失のバランスをとる
速度が高くなると乱流と熱伝達が改善されますが、速度が過剰になると圧力損失が増加します。
波形パターンは、熱性能、水圧抵抗、流量分布に影響を与えます。
プレート番号は、必要な熱負荷、温度プログラム、および許容圧力降下に従っている必要があります。
実際のプロセス要件に応じて、1 パス、マルチパス、またはその他の配置を選択する必要があります。{0}
検査、洗浄、コンポーネント交換用に化学 PHE を設計
操作と清掃に関する考慮事項
- 入口と出口の温度を監視します。
- 時間の経過に伴う圧力低下の変化を追跡します。-
- 結晶化または堆積物の形成に注意してください。
- 洗浄剤の適合性を確認してください。
- 懸濁物質が存在する場合の濾過を評価します。
- 濃度または粘度を変更する操作の変更を確認します。
点検・整備
- プレートの表面に腐食や堆積物がないか検査します。
- ガスケットの膨張、硬化、漏れがないか点検します。
- メンテナンス後はクランプ状態を確認してください。
- 実際の汚れメカニズムに従ってプレートチャネルを洗浄します。
- 損傷したプレートまたは互換性のないガスケットは交換します。
- 同じ交換材料を繰り返す前に、根本原因を確認してください。

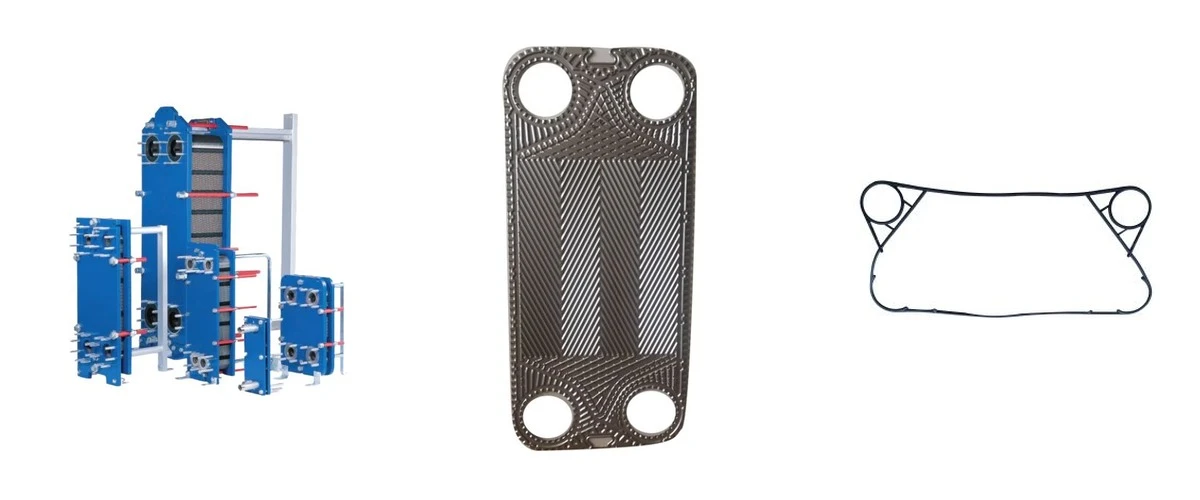

3 つのコアプレート熱交換器製品グループ
化学用途は、完全なプレート熱交換器、交換用伝熱プレート、交換用ガスケットを通じてサポートされています。{0}
既存の化学PHEのプレートまたはガスケットの交換
交換のマッチングでは、コンポーネントの同一性と、元のコンポーネントの老朽化または故障の原因となったプロセス条件の両方を考慮する必要があります。
既存の交換器のメーカーと完全なモデルを提供します。
鮮明な機器銘板の写真をお送りください。
鮮明な写真により、プレートの形状とガスケットのプロファイルを識別できます。-
化学媒体、濃度、pH、温度、量を提供します。
化学プロセスデータから製品選定まで
新しいプロジェクトの場合は、媒体、濃度、pH、流量、温度、圧力、許容圧力降下、および汚れに関する情報の両方を提供してください。交換プロジェクトの場合は、既存のモデル、銘板、コンポーネントの写真も含めてください。
見積もりをリクエストする前にこれらの詳細を準備してください
加熱、冷却、凝縮、蒸発、または熱回収。
化学物質またはプロセス流体の完全な名前を入力します。{0}
腐食と材料のレビューに重要です。
水、蒸気-側システム、または別のユーティリティ。
-ユニットを使用した両側の流量。
入口温度と必要な出口温度。
作業圧力と設計圧力。
最大許容圧力損失。
交換要件のブランド/モデル。
必要な数量と仕向国。
ケミカルプレート熱交換器に関する一般的な質問
関連する媒体、化学物質の濃度と pH、流量、入口/出口温度、動作圧力、許容圧力降下、および既知の汚れや固形物の情報の両方を提供します。
選択は、実際の化学組成、濃度、温度、pH、塩化物、および洗浄条件によって異なります。業界名だけでは最終的な材料の選択には不十分です。
ガスケット化合物は、交換器のモデルとガスケットのプロファイルを一致させながら、実際の化学媒体、濃度、温度、圧力に対して検討する必要があります。
ファウリングは、浮遊粒子、結晶化、化学反応、腐食生成物、またはその他のプロセス特有の堆積物によって生じる可能性があります。-
考えられる原因には、汚れ、結晶化、粘度の増加、チャネルの閉塞、過剰な流量、または不適切なプレート構成が含まれます。
選択した熱交換器の構成、圧力、温度、材料が実際のプロセスに適している場合、プレート熱交換器は凝縮および蒸発の用途に適用できます。
既存の交換器のブランドとモデル、銘板、コンポーネントの写真、寸法、材質、化学媒体、必要な数量を使用して、交換のマッチングを検討できます。
技術レビューのために化学プロセス データを送信します
関連する媒体、化学物質の濃度と pH、流量、入口/出口温度、作動圧力、および許容圧力降下の両方を提供してください。交換プロジェクトの場合は、既存のブランド、モデル、銘板、コンポーネントの写真を含めてください。
化学プロセス技術サポートをリクエストする →化学処理プレート式熱交換器に関するお問い合わせ
新しいプロジェクトや交換情報を送信して、完全なプレート熱交換器、交換用プレート、または互換性のあるガスケットを確認してください。{0}
